Galicia. Examen EBAU resuelto de Física. Junio 2023

PREGUNTA 4. Desarrolle esta práctica:

a)  Describa el procedimiento utilizado en el laboratorio para determinar el índice de refracción con un dispositivo como el de la figura.

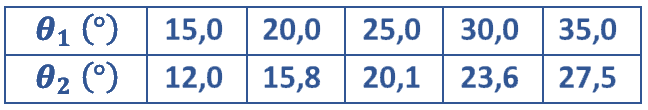

b)  Determine el índice de refracción a partir de los datos de la tabla.

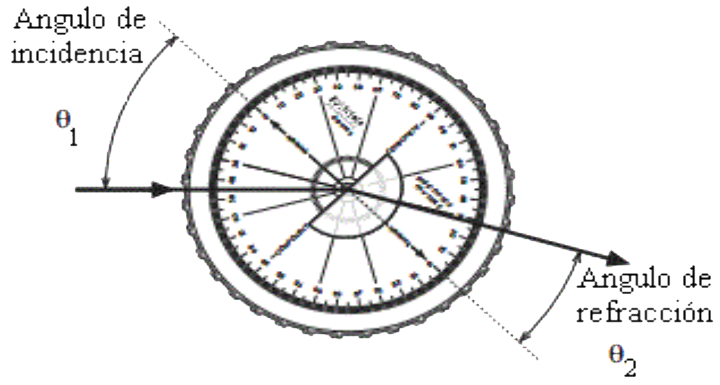

DATO: ,  ángulo de incidencia, : ángulo de refracción

a)   Para determinar el índice de refracción de una muestra transparente, montamos en el banco óptico una lámpara y a una distancia igual a la distancia focal colocamos una lente convergente (para obtener rayos paralelos al banco). Después de la misma colocamos un diafragma con una rendija vertical. Ajustamos el conjunto para conseguir que el haz luminoso, que servirá como rayo incidente, sea lo más fino posible. Después colocamos el disco graduado asegurándonos de que el haz pase exactamente por el centro del disco óptico graduado. Sobre él se coloca la muestra. A continuación, vamos girando el disco y leyendo los correspondientes ángulos de refracción.

b)  El índice de refracción lo calculamos a partir de la ley de Snell:

Como el índice de refracción del aire es 1, la expresión quedará:

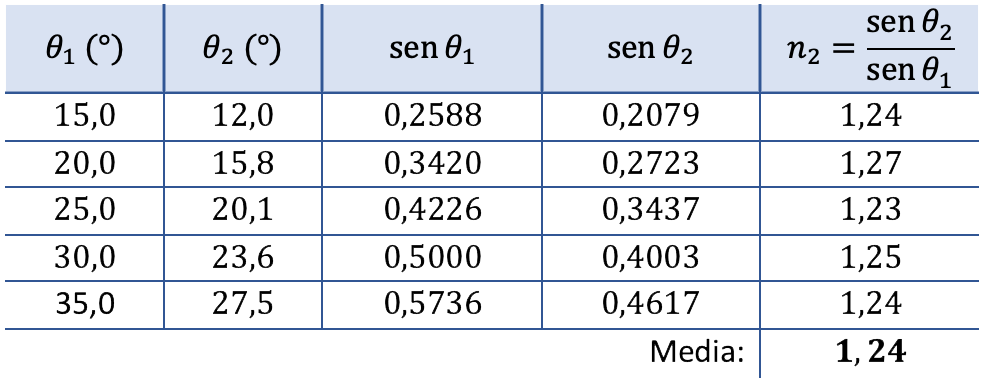

Calculamos para cada pareja de valores el índice de refracción del vidrio y hacemos la media:

El índice de refracción de la muestra utilizada es de 1,24.
